        企業水處理自動化遠程監測設備

        項目概況:

        山東某制造型企業的多個車間均通過PLC采集各生產設備的實時狀態和運行數據,并進行自動化控制。

        為及時掌握生產數據、統籌生產管理,該企業建立了生產監控中心,將各PLC聯網,對生產設備實施遠程、集中監控。

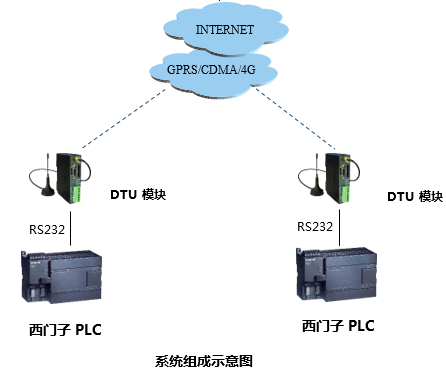

        系統組成:


        系統說明:

        1、DTU模塊采用DC 12V/ 24V供電,體積小巧,直接安裝在PLC柜中。

        2、西門子PLC通過RS232串口對外通訊,并設置為MODBUS_RTU(從站)工作模式。

       。▊渥ⅲ篜LC相當于支持MODBUS協議的二次表)

        3、三維力控組態軟件支持我公司DTU驅動,實現無障礙對接。

        應用案例2:化工企業廢水處理監測系統

        項目概況:

        江蘇某化工企業是水污染大戶,為響應政府“全面控制污染物排放、狠抓工業污染防治”的要求、實現廢水達標排放,該企業對原有廢水處理系統進行了自動化和信息化改造,通過PLC自動控制水處理設備的運行并在線監測廢水水質和系統運行狀態。

        針對廢水處理系統設備分散、過程復雜、布線不便的特點,該企業通過DTU和組態軟件實現了系統的遠程監測和預警。

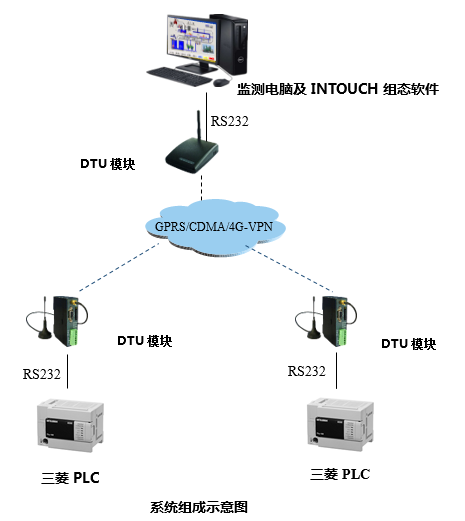

        系統組成:




        系統說明:

        1、現場DTU模塊內均安裝GPRS–VPN專網數據卡。

        2、現場DTU模塊均設置成 B型設備,實現數據透明傳輸。

        3、INTOUCH組態軟件通過KEPServer 軟件(使用Modbus命令)和現場DTU模塊自動遠程讀取各監測現場的相關數據。

        應用案例3:多臺PLC聯動控制

        項目概況:

        安徽某工業企業新建了一套自控系統,需要將多個分散的PLC進行聯動控制,但由于設備間距離較遠、布線困難,最終選用了依托GPRS–VPN網絡來實現設備聯網。

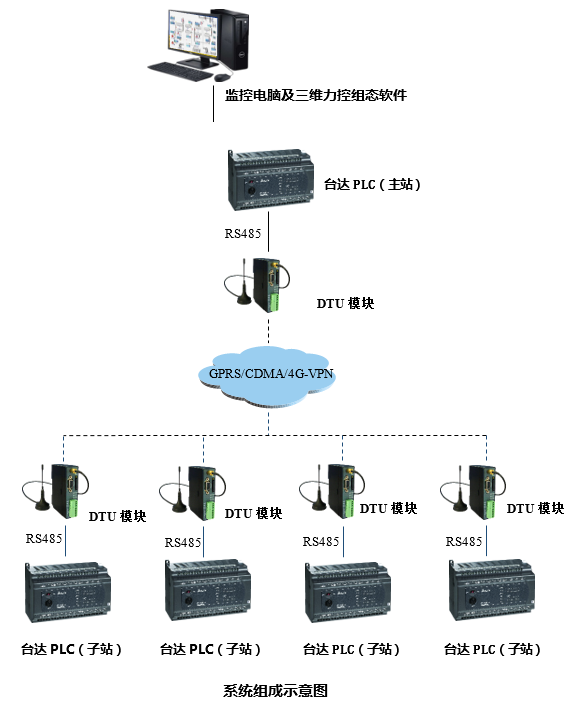

        系統組成:




        系統說明:

        1、所有DTU模塊內安裝GPRS–VPN專網數據卡。

        2、所有DTU模塊均設置成 B型設備,實現數據透明傳輸。

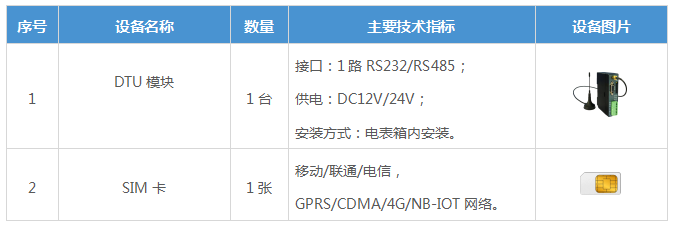

        主要設備組成

        1. 監控子站(單個測點,以應用案例3為例)

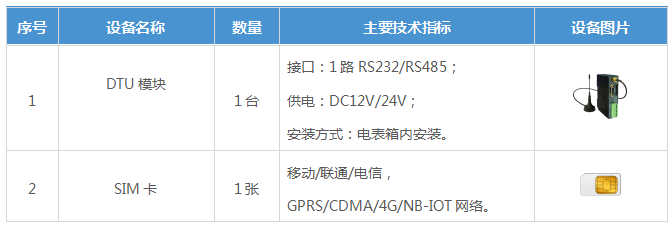

      2. 監控主站


        備注:客戶也可直接租用“阿里云平臺”,點擊“云平臺軟件”了解詳情。

        總結:

        DTU模塊無論是采用“專線模式(固定IP)”還是“VPN專網模式”傳輸數據,使用的都是移動、聯通或電信的手機卡。

        此種無線傳輸方式對傳輸距離沒有限制,只要能打電話、發短信的地方就能使用。
